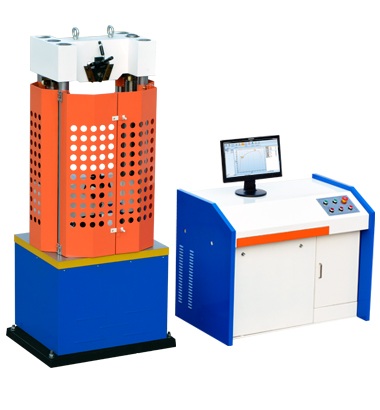

電液伺服萬能材料試驗機WAWD-100B
本系列產品主要用于金屬，非金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗。
本系列產品為油缸下置、六立柱、雙空間框架結構，拉壓空間間距電動調節，夾具夾持方式為手動。中梁內裝有盤簧緩沖裝置，可有效
消除絲杠與螺母間的傳動間隙，并在試樣拉斷時起到緩沖作用。平臺上方配置韌性防護網，在試驗空間與操作者之間形成隔離，
能夠有效保證操作者安全。
產品配置一體式琴臺油源柜，內置油泵輸出穩定、噪音低，油源柜集成，占地面積小，且操作、觀測方便。
本系列產品測控系統采用高速以太網通訊接口與計算機通訊，具有負荷、位移、應力、應變等多種控制方式，并可實現控制形式的平滑
切換。試驗數據采用標準數據庫管理并可任意存取，可實現試驗數據和曲線的再分析，局部放大和數據再編輯，能自動求出材料的各項
力學性能指標，可打印出完整的試驗報告和曲線，并可提供聯網數據接口。
本系列產品符合GB/T16826、GB/T228、GB/T2611標準要求。
|
型號：WAWD-100B |
試驗機級別：1級(0.5級） |
|
抗壓試驗力值：100kN |
油源柜重量：300 |
|
主機結構形式：六立柱主機結構 |
有效測量范圍：1%-100%F·S（全量程不分檔） |
|
試驗力示值相對誤差：±1%（±0.5%） |
整機功率（kW）：2.2 |
|
變形測量范圍：1%-100%F·S |
變形示值相對誤差：±1%（±0.5%） |
|
位移示值相對誤差：±1% |
位移測量分辨力：0.001mm |
|
應力速率控制相對誤差：±2%（±1%） |
位移速率控制相對誤差：±1%（±0.5%） |
|
應變速率控制調節范圍：0.00025/s-0.0025/s |
應變速率控制相對誤差：±2%（±1%） |
|
力、變形、位移保持控制范圍：0.3%-100%F·S |
力、變形、位移保持控制相對誤差：≦1% |
|
中梁升降速度（mm/min）：280 |
壓縮面間距：550以?xún)?nèi) |
|
拉伸間距：600以?xún)?nèi) |
活塞行程：200 |
|
圓試樣夾持直徑：Φ6-Φ22 |
扁試樣夾持厚度：0-15 |
|
彎曲試驗支點距離：300以?xún)?nèi) |
上下壓板尺寸：Φ110 |
|
主機外形尺寸：800×620×1900 |
油源柜尺寸：1100×750×900 |
|
主機重量：1550 |
|

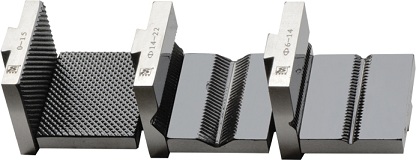

楔形夾具V型鉗口和平鉗口

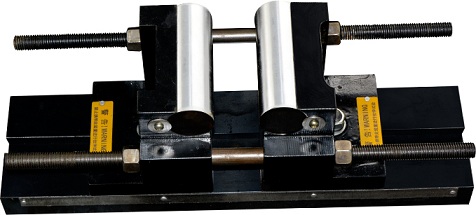

彎曲支座
