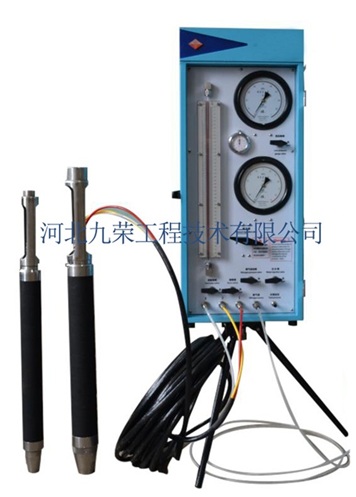

PY型預鉆式旁壓儀
適用標準
JGJ 69－90 PY型預鉆式旁壓試驗規程
YSJ224－91 預鉆式旁壓試驗規程
YBJ23－91 預鉆式旁壓試驗規程
BKB03－93 工程地質原位測試規程
TB10046－96 鐵道工程地基土旁壓試驗規程
GB50021－2000 巖土工程勘察規范
產品特點
1. 采用不耗氣式調壓閥，使加壓的過程穩定，直觀。
2.水路循環系統加快了旁壓器的注水、回水過程，縮短了試驗時間，有效地對水的體積的控制。
3.旁壓器采用三腔式結構,由一個測量中腔和兩個保護腔組成。保護腔的作用在于延長孔壁試驗土層的長度；對測量腔膨脹時起到支撐，使測量腔對孔壁產生均勻的壓力，將復雜的空間應變簡化為近似的平面應變狀態。且這種三腔式旁壓器全長有均勻的壓力，能測量到中腔的實際壓力，充水和去氣的操作也比較簡單。
4.旁壓器采用螺旋布纏繞加強防護外膜，適用于多種土層，降低彈性膜的消耗，減少現場彈性膜的更換次數
5.導管采用定制3色多束管，內管由PA-11號纖維（抗高壓材料）制作而成，具有耐壓、體積小、不易受溫度變化等優點，外皮為聚氨酯，具有耐磨、抗震性。導管連接采用卡套密封圈式連接，安裝簡單且密封性好。
技術參數
|
序號 |
名 稱 |
參 數 |
|||
|
3型 |
4型 |
5型 |
|||
|
1 |
旁壓器 |
結構型式 |
三腔式 |
||
|
標稱外徑 |
?60mm |
?74mm |
|||
|
測量腔長度 |
250mm |
210mm |
|||
|
旁壓器總長 |
800mm |
840mm |
|||
|
2 |
測量精度 |
壓力表Z小讀數 |
0.005Mpa |
0.01Mpa |
|
|
測量有效量程 |
400mm |
||||
|
全程誤差 |
≤±1% |
||||
|
3 |
其它 |
Z大試驗壓力 |
2.5Mpa |
4.0Mpa |
5.5Mpa |
|
主機尺寸 |
830×360×220mm |
||||
|
主機重量 |
28kg |
||||
|
應用范圍 |
粘性土、粉性土等地層 |
硬性粘性土、粉性土、砂土等地層 |
粘性土、粉性土、砂土、強風化巖、軟巖等地層 |
||
