數顯隧道收斂?jī)x（簡稱收斂計）是電子數字顯示收斂計。它適用于量測隧道、巷道、峒室及其它工程圍巖周邊及支護的變形發展規律，
確定合理支護參數的目的。
數顯隧道收斂?jī)x技術指標：
測量范圍：0.5m～30m
數顯示值：0.5m～30m
測量精度：0.1mm
分辨率：0.01mm
數顯示值穩定度：24h內不大于0.01mm
電源：1.55V氧化銀鈕扣電池SR44W1節
外形尺寸：410mm×100mm×35mm
重量：0.9kg

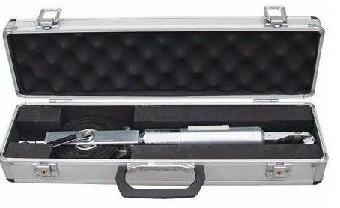

數顯隧道收斂?jī)x：
結構簡易、操作簡便、測量精度可靠、體積小、重量收斂?jī)x適用于量測隧道,巷道,峒室及其它工程圍巖周邊任意方向兩點間的距離微小變化,
達到評定工程穩定性,研究工程圍巖及支護的變形發展規律,確定合理支護參數的目的。
數顯隧道收斂?jī)x技術參數：
收斂?jī)x JSS30A-30 0.5～10m、0.5～15m、0.5～20m及0.5～30m
收斂?jī)x JSS30A-20
收斂?jī)x JSS30A-15
收斂?jī)x JSS30A-10
數顯隧道收斂?jī)x使用說明方法：
1、懸掛儀器及調整鋼尺張力
測量前先估計兩測點的大致距離，將鋼尺固定在所需長度上（拉出鋼尺將定位孔固定在定位銷內），將螺旋千分尺旋到25mm讀數位置上，
將儀器兩軸孔分別掛于事先埋設好的圓柱測點上，一只手托住儀器另一只手旋進螺旋千分尺，直致內導桿上的刻度線與向套上的刻度線重合時，即可讀數。
2、讀數
定位銷處的鋼尺讀數稱為長度首數，螺旋千分尺讀數為尾數。
測距=首數+尾數
一般應重復操作三次讀取三組數值，進行加權平均計算確定測量值，以減小測量時的視覺誤差。
3、收斂值及收斂速度的計算
收斂值為兩測點在某一時間內的距離的變化量。設T1時的觀測值為L(zhǎng)1，T2時的觀測值為L(zhǎng)2，則收斂值△L=L1-L2
收斂速度△V(t)=△L/△T 其中：△T=T2-T1
4、溫度校正計算
機械式收斂計均有溫度誤差，所以每次測出的讀數還應加上溫度修正值，即
實際測量值=修正后的鋼尺長度+千分尺的讀數
即：L′=Ln[1－a(T0-Tn)]
式中：L′為溫度修正后的鋼尺實際長度
Ln----------------為第n次觀測時鋼尺的長度讀數
a-----------------為鋼尺線膨脹系數，取a=12×10－6℃
T0------------- ---為首次觀測時的環境溫度（℃）
Tn----------------為第n次觀測時的環境溫度（℃
數顯隧道收斂?jī)x保養與維修：
1、每次測量后應將千分尺旋回零位；
2、檢查各部件是否歸原位后，將儀器收好裝入儀器箱內妥善保管；
3、回家后，擦除儀器表面塵土及其它污染物，儀器表面抹上機油，內導桿內加入幾滴機油裝箱；
4、鋼尺前端折斷后，可用沖頭在鋼尺前端沖一鉚釘孔，在原來的鉚釘位置上重新鉚接就可繼續使用。
