一、概述：

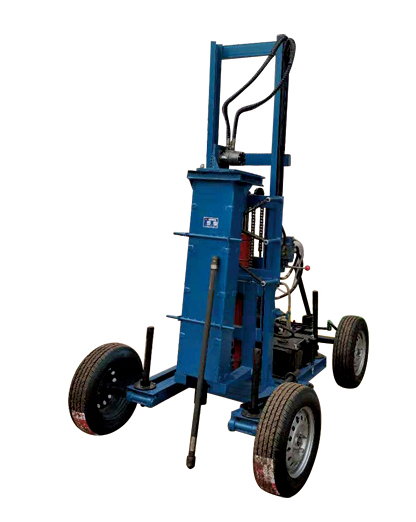

1、YZS-3型全自動重型液壓動力觸探儀是在ZDT-Ⅱ型重型電動動力觸探儀的基礎上改進的產品，它除了有電動產品能解決人工操作中慢、累、用人多的缺點外，又解決了由于野外作業缺少電源和接電不方便的問題，在機械方面我們保證穿心錘的質量（65.3kg）和落距（760mm）的準確性。
2、速度：18擊/分+3擊。
3、總質量：600kg（含附件）
4外形尺寸：230x140x250cm
二、開箱試機及使用：
1、先將儀器放置地面較平處將其放穩調平。
2、發動汽油機，先讓汽油機空轉1-2分鐘，這時向上搬動升降手動閥門將擊錘架子升起來，升到可以將探桿接上即可，不易升的太高。（上探桿前一定要先上好安全擋桿）
5、打下第一根探桿后，再按上面的步驟將擊錘架子升起來，上好第二根探桿，重復上面步驟工作即可。
三、動力觸探儀的類別及規格：
1、YZS-3型全自動重型液壓動力觸探儀是在ZDT-Ⅱ型重型電動動力觸探儀的基礎上改進的產品，它除了有電動產品能解決人工操作中慢、累、用人多的缺點外，又解決了由于野外作業缺少電源和接電不方便的問題，在機械方面我們保證穿心錘的質量（65.3kg）和落距（760mm）的準確性。
2、速度：18擊/分+3擊。
3、總質量：600kg（含附件）
4外形尺寸：230x140x250cm
二、開箱試機及使用：
1、先將儀器放置地面較平處將其放穩調平。
2、發動汽油機，先讓汽油機空轉1-2分鐘，這時向上搬動升降手動閥門將擊錘架子升起來，升到可以將探桿接上即可，不易升的太高。（上探桿前一定要先上好安全擋桿）
- 升起后將有探頭的探桿裝在擊錘架下的套孔內，上第一根探桿時主架子底下要裝上將探桿找正居中的中心定位器，對好后，先將安全擋桿取下，再向下搬動升降手動閥門將擊錘架慢慢落下接好后。還要讓提擊錘架子的升降油缸繼續下降到底才可工作，再將讓探桿找正居中的中心定位器去掉。提錘架子降到最底后，再向上搬動工作閥門，這時就機子就開始工作了。擊到所需錘擊數或深度后將工作閥門工作桿搬到中間位置，擊錘停止工作，如果工作停止后擊錘沒有落到底，可將工作閥門向下搬動，擊錘到底后立即將工作桿搬回中間位置。
5、打下第一根探桿后，再按上面的步驟將擊錘架子升起來，上好第二根探桿，重復上面步驟工作即可。
三、動力觸探儀的類別及規格：
| 類型 | 錘重 | 落距㎜ | 探頭尺寸 | 貫入指數 | 探桿直徑 |
| 輕型 | 10Kg | 500 | 錐頭角度60°椎體φ40 | Np貫入300㎜的錘擊數 | 25㎜ |
| 重型 | 63.5Kg | 760 | 錐頭角度60°椎體φ74 | Np貫入100㎜的錘擊數 | 42-50㎜ |
| 超重型 | 120Kg | 1000 | 錐頭角度60°椎體φ74 | Np貫入100㎜的錘擊數 | 50㎜ |
