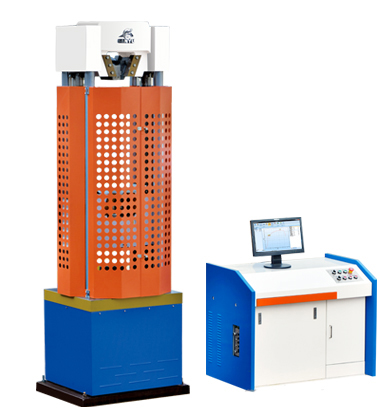

鋼絞線試驗機WAW-600B、1000B
該設備主要用于金屬，非金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗。
該設備為油缸下置、六立柱、雙空間框架結構，拉壓空間間距電動調節，夾具夾持方式為液壓自動，夾持可靠、便捷。中梁內裝有盤簧緩沖裝置，可有效消除絲杠與螺母間的傳動間隙，并在試樣拉斷時起到緩沖作用。平臺上方配置高韌性防護網，在試驗空間與操作者之間形成隔離，能夠有效保證操作者安全。
測力元件為輪輻式傳感器，該傳感器單向受力，是本機檢測拉、壓、彎、剪試驗力的關鍵元件。受力時發出的電信號，由計算機測控軟件進行采集處理，該傳感器長期穩定。
電子引伸計是測量試樣變形的關鍵元件。由于直接檢測試樣標距內的變形，消除了外界因素的影響。可做Rp0.2 或 ReH、ReL、Rp0.05、Rt及E值等的測量。另外裝在主機平臺下的抽出式數字位移傳感器(采用光電編碼器制作的抽出式數字位移傳感器)一般做為主活塞位置控制使用。對變形量特大的材料，該傳感器亦可做測量用。
設備配置一體式琴臺油源柜，內置進口油泵輸出穩定、噪音低，油源柜集成度高，占地面積小，且操作、觀測方便。
該設備測控系統可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息，主要承擔厚度0～20mm的矩形試樣和直徑Φ13～Φ40mm的圓形試樣和Φ8～Φ18mm的鋼絞線的拉伸試驗。操作者根據上級計算機下傳的試樣順序（也可人工干預選擇某一試樣），人工進行試樣編號確認后，夾持試樣、選擇相應試驗程序進行試驗，本機可以自動測定ReH、ReL、Rp、Rt、Rm、Agt、A、Ae等相關力學數據，并采用高速以太網通訊接口與計算機通訊，具有負荷、位移、應力、應變等多種控制方式，并可實現控制形式的平滑切換。試驗數據采用標準數據庫管理并可任意存取，可實現試驗數據和曲線的再分析，局部放大和數據再編輯，能自動求出材料的各項力學性能指標，可打印出完整的試驗報告和曲線，并可提供聯網數據接口。
|
型號：WAW-600B、WAW-1000B |
試驗機級別：1級(0.5級） |
|
抗壓試驗力值：600kN、1000KN |
主機結構形式：六立柱主機結構 |
|
油源柜重量：300 |
有效測量范圍：1%-100%F·S（全量程不分檔） |
|
試驗力示值相對誤差：±1%（±0.5%） |
整機功率（kW）：2.8 |
|
變形測量范圍：1%-100%F·S |
變形示值相對誤差：±1%（±0.5%） |
|
位移示值相對誤差：±1% |
位移測量分辨力：0.001mm |
|
應力速率控制相對誤差：±2%（±1%） |
位移速率控制相對誤差：±1%（±0.5%） |
|
應變速率控制調節范圍：0.00025/s-0.0025/s |
應變速率控制相對誤差：±2%（±1%） |
|
力、變形、位移保持控制范圍：0.3%-100%F·S |
力、變形、位移保持控制相對誤差：≦1% |
|
中梁升降速度（mm/min）：280 |
壓縮面間距：1000、900以內 |
|
拉伸間距：1100、900以內 |
活塞行程：200 |
|
圓試樣夾持直徑：Φ13-Φ40、Φ14-Φ45 |
扁試樣夾持厚度：0-20、0-40 |
|
鋼絞線夾持直徑：Φ8 - Φ18 |
上下壓板尺寸：Φ220、Φ225 |
|
彎曲試驗支點距離：300以內 |
主機外形尺寸：800×620×2300、900×700×2700 |
|
主機重量：2050、2800 |
油源柜尺寸：1100×750×900 |
