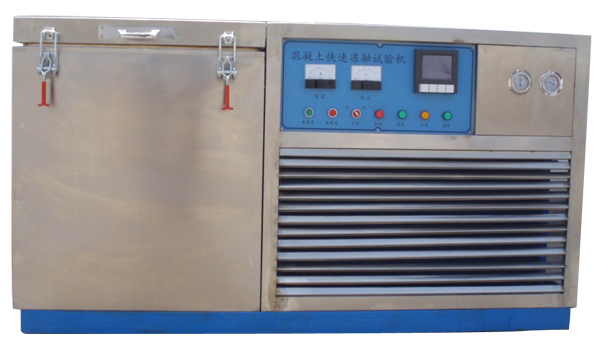

凍融試驗機（一體機經濟適用型）
一、 產品概述
本產品適用于測定混凝土試件在水凍水融的條件下，經受的快速凍融循環次數或抗凍耐久性系數來表示的混凝土抗凍性能。產品滿足國標《普通混凝土長期性能和耐久性能試驗方法》（GB/T 50082-2009）、《混凝土抗凍試驗設備》（JG/T 243-2009）、ASTM C666《混凝土快速凍融能力的標準試驗方法》、D L T5150-2001《水工混凝土試驗規程》等標準。
【產品特點】：
滿載運轉時凍融箱內各點溫度極差不超過2℃
儀表自動控制，數據曲線實時動態顯示、試驗數據自動存儲，具有試驗意外終斷自動恢復功能
安裝方便，占地小，低噪音
試驗采用水凍水融法,把符合外觀要求的100×100×400的混凝土試件和測溫試件放進試件桶中,用17~23℃的水浸泡4天，然后把試件桶放入凍融試驗槽中，用循環的冷凍液對試件反復進行降溫和升溫，周期性地把試件內放的水進行凍結和融化?；炷猎嚰孔?/span>25次凍融循環試驗，都要測量1次重量和相對動彈性模量。當相對動彈性模量下降至初始值的60％或質量損失率達5％時，即認為試件已達破壞，并以相應的凍融循環次數作為該混凝土的抗凍等級。如果試件凍融至預定的循環次數，而相對動彈性模量或質量損失率均未達到上述指標，可認為試驗的混凝土抗凍性已滿足設計要求。根據凍融循環次數及相應的相對動彈性模量可計算出混凝土耐久性系數，供設計選材時參考。因此，在動彈性模量，質量損失率和耐久性系數為評定指標的混凝土抗凍試驗中，可滿足國內外各相關行業設計、研究、施工的需要。
【主要技術參數】
|
冷凝器冷卻方式 |
風冷 |
|
|
試件數量 |
16件 |
|
|
試件尺寸 |
100×100×400，測溫件尺寸相同，中間留有測溫孔 |
|
|
凍融循環周期 |
2.5～4小時，融化時間不小于1∕4凍融周期 |
|
|
傳感器1：中心溫度控制 |
5～-18±2℃ |
|
|
傳感器2：液體溫度控制 |
液體溫度控制高溫控制：18～23℃ 低溫控制：-23～-18℃ |
|
|
傳感器3：對角線溫度控制 |
對角線溫度監測箱體內溫度極差不超過2℃ |
|
|
傳感器4：二次保護溫度控制 |
50℃～-30℃ |
|
|
溫度記錄儀 |
數字顯示無紙記錄儀 |
|
|
試件桶尺寸 |
120×120×500 |
|
|
凍融循環介質 |
－45℃防凍液 |
|
|
凍融循環介質充注量 |
液面高于試塊10－15毫米 |
|
|
制冷機壓縮機 |
全封閉 4HP |
|
|
加熱功率 |
5kW |
|
|
運行功率 |
6kW |
|
|
供電 |
3N380V 50Hz |
|
|
外形尺寸 |
1900×800×1100 |
|
|
重量 |
約400kg |
|
